Hallicrafters S-40

第一章　 S-40シリーズ　

Hallicrafters S-40 のシリーズは S-40からS-40A，S-40Bと 1946 年に始まり，1954 年まで続きました．

S-40 1946-1949
S-40A 1949-1950
S-40B 1950-1955

Tuning Range

Band 1 (broadcast): 550 - 1700 kHz
Band 2 (short-wave): 1.68 - 5.4 MHz
Band 3 (short-wave): 5.3 - 15.8 MHz
Band 4 (short-wave): 15.3 - 44 MHz

使用真空管
5Y3GT（整流器），
6SQ7（RFアンプ），
6SA7（オシレーターミキサー）
6SK7（1st IFアンプ），
6SK7（2nd IFアンプ），
6H6（検波器/自動ノイズリミッター），
6SG7（BFO/1stオーディオアンプ），
6K6GT（オーディオパワーアンプ）．

　S-40 S-40A の整流管は80 出力管は6F6です．
s-40

大きな左ダイヤルはメインチューナーで，小さな中央ダイヤルはバンドスプレッドです．
ライトグリーンの文字盤は非常に美しく，白色の文字盤(現在残っている物は経年変化で黄褐色になっています)も用意されていました．
ダイヤルの右側には，内蔵スピーカー用の長方形の一体型グリルがあります．

各ツマミの機能は次のとおりです．

Sensitivity，　　　受信機の感度を調整します．
Band selector, 　4 つのバンドを切り替えるバンドセレクター．
Volume　　　　　　オーディオゲインを調整します．
AVC/OFF 　　　　　さまざまな強度の無線信号のオーディオレベルを自動的に調整する自動音量コントロールを切り替えます．
CW/AM　　　　　　電信やSSBを聞く場合は CW にします．ブロードキャストと短波の場合は AM に切り替えます．
Noise limiter　　電気的干渉によるノイズを低減する自動ノイズリミッター回路を切り替えます．
AC OFF/Tone　電源をオンにして，3 つのトーン設定 (高，中，低) のいずれかを選択します．
Pitch control　　コードリスニング用にCW信号のピッチを調整します．
STANDBY/RECEIVE 　アマチュア送信機で使用するための受信モードとスタンバイモードを切り替えます．

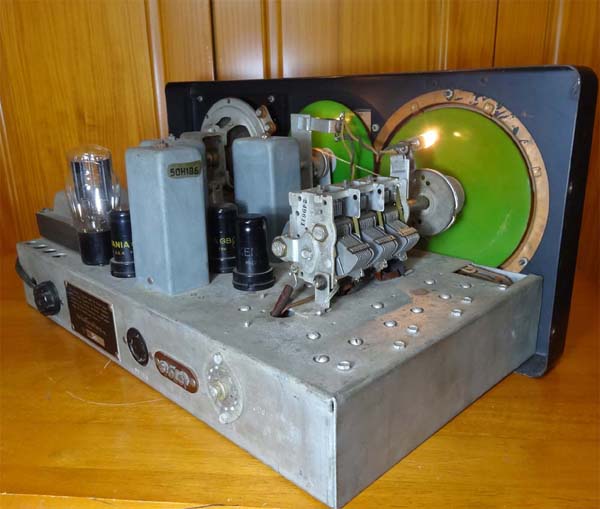

この受信機の上蓋は，後部が長い蝶番でつながっているので，真空管などの交換は蓋を持ち上げて後ろに回すだけ
ラジオの背面には，アンテナ/グランドおよびオプションの外部スピーカー用の端子と，リモートスタンバイスイッチ用のジャックがありま
